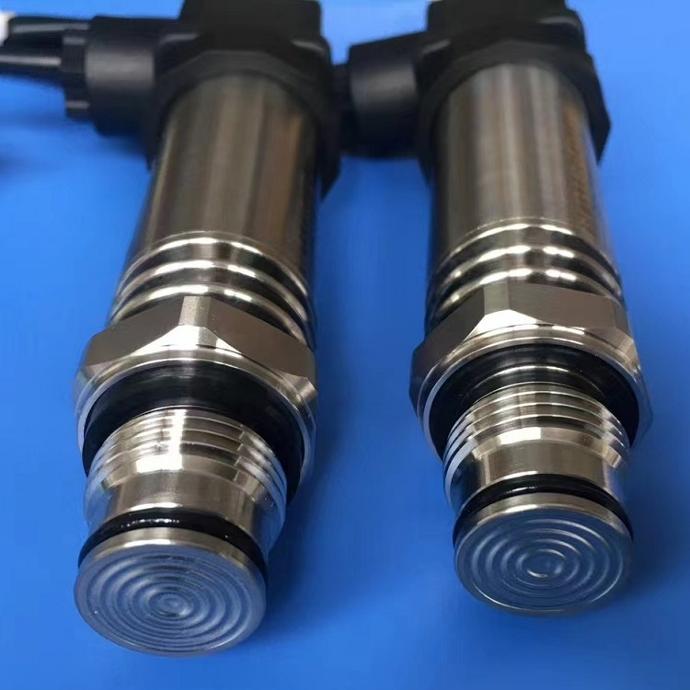

小型压力变送器

一、概述压力变送器由扩散硅传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅受压时，本身的电阻率要发生变化。 通过半导体平面工艺在硅片上扩散形成4个电阻，连接斯通电桥，在恒定的电流作用下，可输出与压力信号成正比的电压信号，信号轮换模块将传感器的电压信号经过处理，转换成4～20mA标准信号。压力变送器可以用来测量流体（液体、气体和蒸汽）的压力、 液位等参数，并将被测量信号转换成标准电流信号输出；该输出可作为指示、 记录和调节器的输入信号。 压力变送器具有体积小、 重量轻、 精度高、 价格低等优点，可带有现场指示电表，零点迁移，量程扩展等功能，可本安和隔爆，具备有工业用压力变送器的所有功能。

二、技术参数

工作电源：24V.DC

 量程范圈：0～60MPa

温度范围：-20～80℃、80～300℃（高温型）

环境温度：-20～80℃

储存温度：-40～120℃

使用对象：液体、气体和蒸汽

输出电流：4～20mA.DC

隔离膜片：316L

过程接口：M20×1.5 、Gl/2 、NTPl/2、卡箍连接、其他螺纹等

显示方式：LCD、LED

三接线小巧型变送器的连接方式：二线制：1 电源正 2 电源负3 空 4外壳 三线制：1 电源正 2 电源负3 信号+ 4外壳
